多用户电能表的工作原理及应用场景及未来发展趋势

安科瑞 徐浩竣

江苏安科瑞电器制造有限公司

18706168062

随着科技的飞速发展和城市化进程的加快，电力作为现代社会不可或缺的基础能源，其管理效率与精准度日益成为关注的焦点。在这一背景下，多用户电能表（又称集中式电能表或智能电表系统）应运而生，以其高效、便捷、智能的特点，为电力管理带来了革命性的变化。本文将从多用户电能表的工作原理、优势、应用场景及未来发展趋势四个方面进行阐述。

一、多用户电能表的工作原理

多用户电能表是一种能够同时测量并记录多个用户或用电设备电能消耗量的智能设备。它采用先进的微处理器技术和通信技术，通过内置的高精度计量模块，实现对每个接入用户的电量进行独立计量和累计。同时，该设备还具备数据远传功能，可将采集到的电量数据通过无线或有线方式传输至电力管理系统，实现远程监控和集中管理。

二、多用户电能表的优势

三、应用场景

四、相关产品

ADF400L 系列多用户电能表，通过模块组合的方式最大可实现 12 路三相或 36 路单相的直接接入测量或12 路三相互感器接入测量、直接接入和互感器接入的混合测量方式，该系列电能表因准确度高、集中安装、集中管理、安装灵活性高，互不干扰等优势深受小区、学校、企业等的青睐，该系列仪表支持预付费功功能。产品符合国标 GB/T 17215.322-2008。

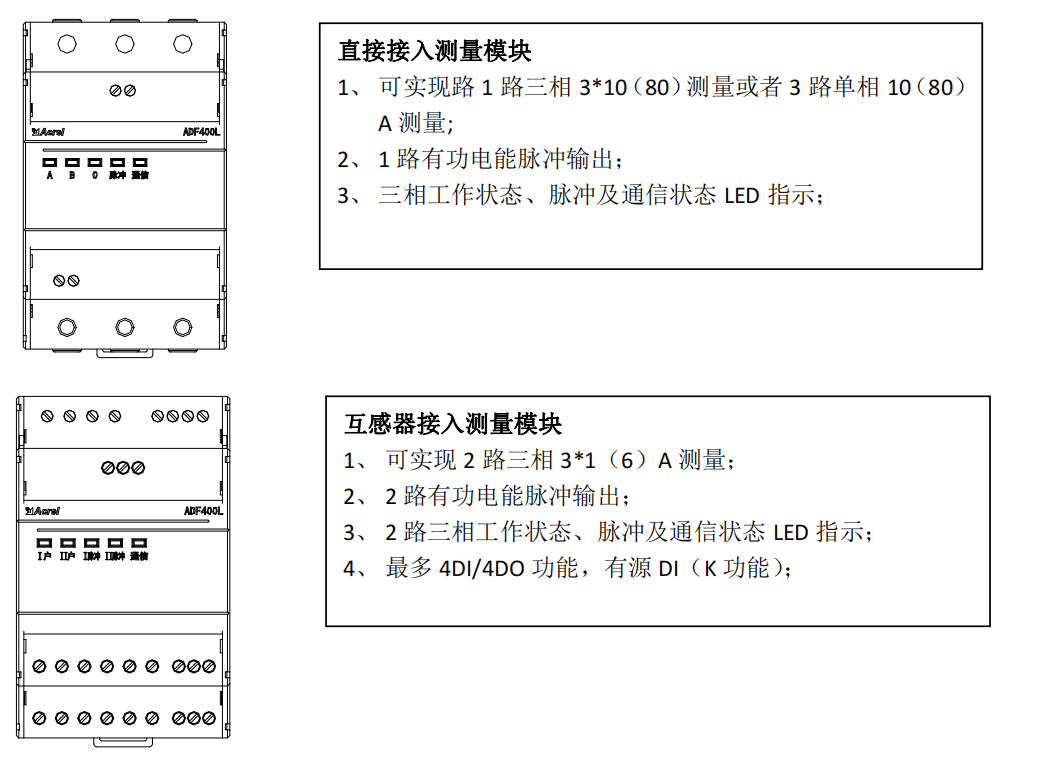

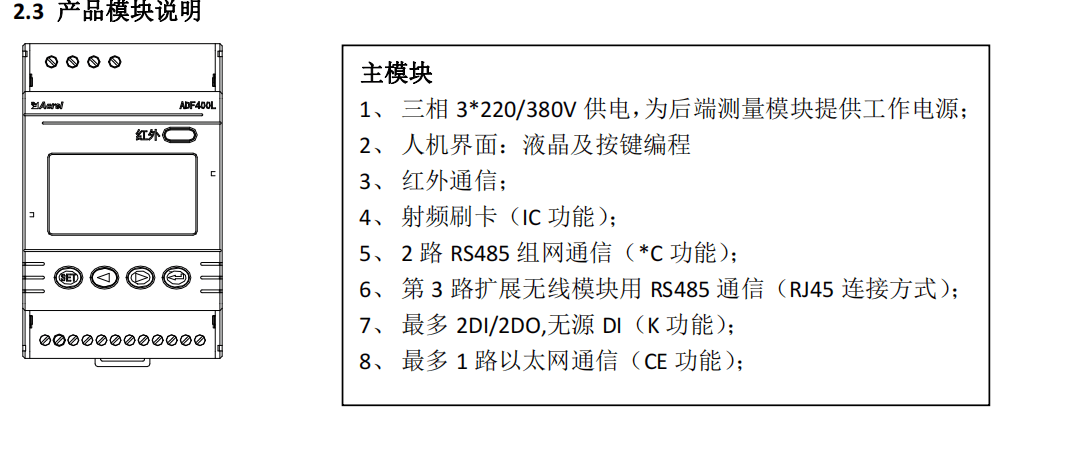

注：1、产品由主模块、直接接入模块及互感器接入模块组成；

2、产品出厂按照模块组合的方式出厂；

3、产品最大组合可实现 12 路三相测量（3 个单相可以折算成 1 个三相回路）；

4、选配功能若选则射频刷卡（-IC）控制类型中必须选择预付费型（Y）。

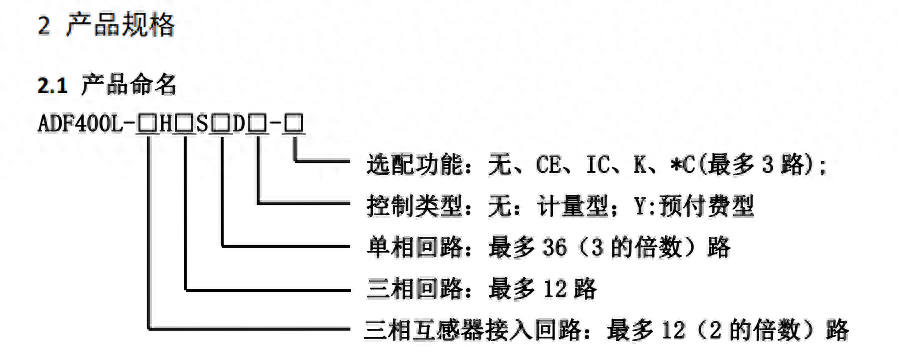

2.2 选型说明

一个主模块最多可带 36 个回路（12 路三相，36 路单相或者单三相混合不超过 36 个回路），一个直接接入模块一路三相或者三路单相，一个互感器接入模块两路三相。

展开全文

例：客户需求，5 户三相互感器接入，2 户三相直接接入，5 户单相直接接入，带预付费。

选型说明：首先确定回路数是否大于 36，一个互感器接入模块两路三相所以 5 户三相互感器接入需要按照 6 路三相计算，共 6*3=18 个回路；2 户三相直接接入共 2*3=6 个回路；一个直接接入模块三路单相所以 5户单相直接接入需要按照 6 路单相计算，共 6 个回路；综上，总回路数为 18+6+6=30<=36。

产品型号：ADF400L-5H2S5DY

模块组成：由于一个互感器模块两路三相所以 5H 需要 3 个互感器测量模块，2S 需要两个直接接入测量模块，一个直接接入模块 3 路单相所以 5D 需要 2 个直接接入测量模块，综上，该型号产品共包括一个主模块，3 个互感器接入测量模块，4 个直接接入测量模块

五、总结

总之，多用户电能表作为智能时代的电力管理新工具，正以其独特的优势在各个领域发挥着重要作用。随着技术的不断进步和应用场景的不断拓展，我们有理由相信，多用户电能表将在未来电力管理中扮演更加重要的角色。
